接近开关的结构形式接线

作者：草莓视老版下载地址传感器人气：

购买了接近开关后，很多朋友对接近开关的结构不是很了解。因此，在安装过程中，可能会因为各种问题导致无法安装或正常工作，导致机器瘫痪等问题。让我简单介绍一下各种接近开关的结构，以便布线。

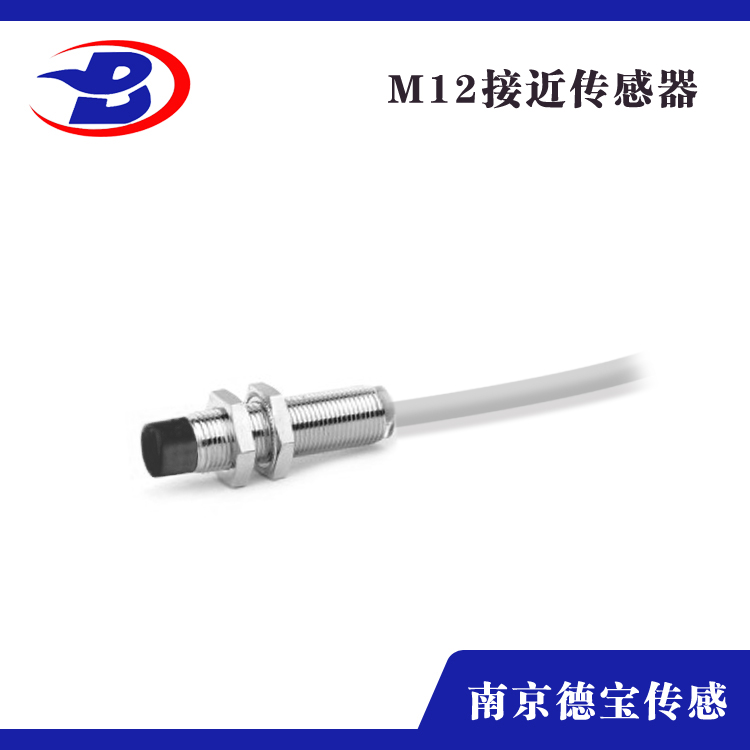

接近开关按其外部形状可分为圆柱型、方型、槽型、穿孔(通)型和分离型。圆柱式安装方便，但其检测特性相同。所述槽式检测部分位于所述槽内，用于检测通过所述槽的物体。直通式在中国很少生产，但在日本广泛使用。可将小螺丝或小球、小浮标等小部件组装成水位检测装置。

接近开关不同于二线制和三线制。三种线序接近开关分为NPN型和PNP型，接线不同。

双线接近开关的接线比较简单。接近开关与负载串联后即可与电源连接。

三线接近开关接线:红色(棕色)线接电源正极;蓝色线接电源的0V端子;黄(黑)线为信号线，应与负载连接。负载的另一端连接如下:对于NPN型接近开关，应连接到电源的正端;PNP型接近开关接电源0V端。

接近开关的负载可以是信号灯、继电器线圈或可编程控制器PLC的数字输入模块。

连接PLC数字输入模块的三线接近开关的选型要注意。PLC数字输入模块一般可以分为两种:一种常见的输入端是电源0V，电流从输入模块流出(日文模式)。此时须选择NPN型接近开关;另一种常见的输入端子是电源的正极，电流流入输入模块，即井式输入(欧模)。此时须选择PNP型接近开关。不要犯错误。

双线接近开关受工作条件的限制。当开关打开时，开关本身会产生压降，当开关关闭时，会产生剩余电流。在选择的时候应该考虑。三线接近开关虽然多了一根线，但不受剩余电流等不利因素的影响，工作更加可靠。

有的厂家同时引出接近开关的“常开”和“常闭”信号，或增加其他功能。在这种情况下，具体接线请按照产品说明书操作。
